Les fondations préfabriquées



PROTECTAL propose des massifs et des longrines

de types "préfabriqués" :

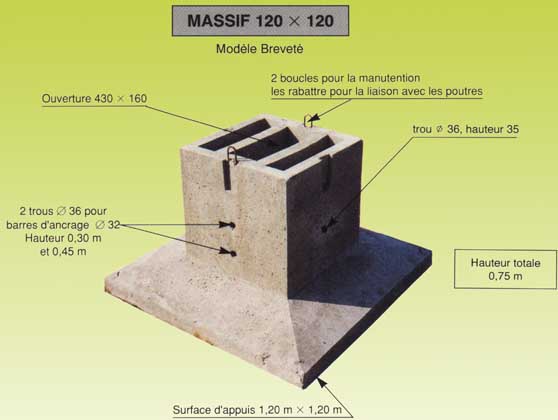

Ces massifs sont posés très rapidement permettant un excellent respect des plannings. Massif 120x120



Facilité d'alignement Les massifs sont très faciles à aligner et à mettre à niveau (lunette ou laser).



Sécurité d'avoir l'armature qui convient, un béton de qualité et de satisfaire aux normes.

Supprime les livraisons d'acier, les coffrages et la mise en oeuvre.

Sécurité de satisfaire aux normes



Poteau monté sur un massif

 Permet :
  • l'ancrage de longrines (boucles en attentes)
  • la bêche sur les poteaux
  • l'ancrage sur puisard



Barres d'ancrage : sécurité d'avoir les barres d'ancrage dans le bon sens et à la bonne hauteur - les barres perpendiculaires aux fermes acceptent les erreurs de centrage des poteaux.

Barres d'ancrage



8 modèles sont disponibles

Modèle Breveté Massif 180x125 Massif 180x125 encastré Massif 120x120 Massif 120x120 encastré Massif 120x90 mitoyen Massif 70x70 Massif 70x70 puisard Massif 60x60
Surface au sol 1,80m x 1,25m 1,80m x 1,25m Encastré 1,20m x 1,20m 1,20m x 1,20m Encastré 1,20m x 0,90m Mitoyen 0,70m x 0,70m 0,70m x 0,70m Puisard 0,60m x 0,60m
Poids 1100 kg 1030 kg 765 kg 700 kg 670 kg 465 kg 465 kg 140 kg
Hauteur

0,75 m

 0,31 m
Cotes hors tout surface appui poteau

0,70 m x 0,60 m

 0,60 m x 0,60 m 0,36 m x 0,46 m
Résistance sol 1 bar

22,500 T

 14,400 T 7,200 T 4,900 T 3,600 T
Résistance sol 1,5 bar 33,750 T 21,600 T 10,800 T 7,350 T 5,400 T
